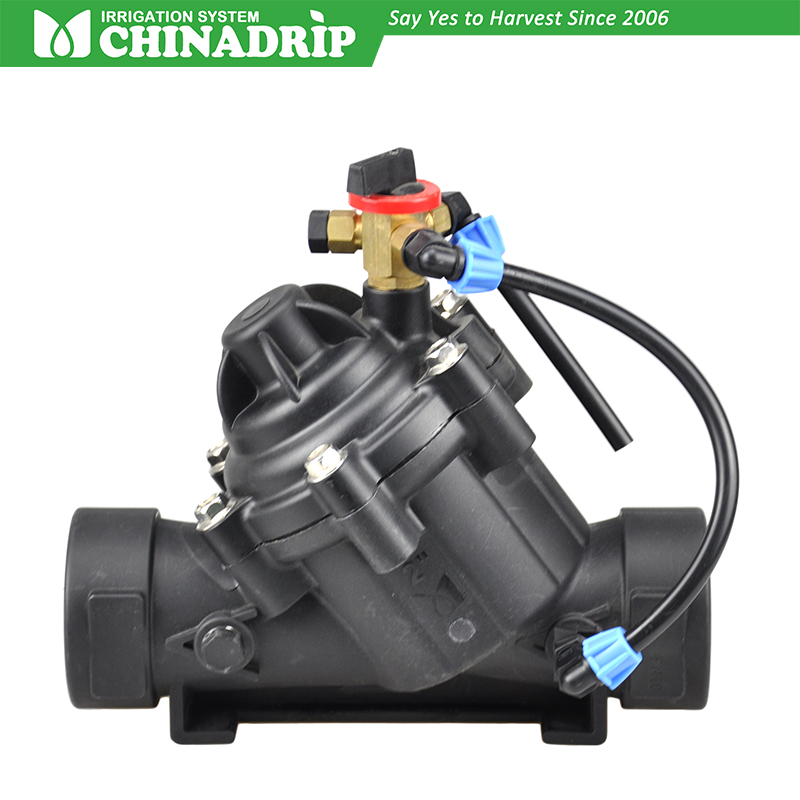

Katup Pengontrol Manual, 2"BSP /NPT

Data teknis:

·Ukuran: 2" (Dn50), 3" (Dn80), 4" (Dn 100).

·Koneksi: Berulir / Flange.

·Tekanan Kerja : 0,35-10bar (5-145psi).

·Tekanan maks: 10Bar / 145Psi.

·Suhu kerja tertinggi: 60 °C.

Aplikasi:

Cocok dipasang di Jalur Utama atau Sub Jalur untuk menghindari sistem tetesan atau mircosprinkler berikut

sistem terhadap kerusakan akibat tekanan tinggi

Tekanan Kerja: 0,35-10bar (5-145psi).

Rentang Penyesuaian Tekanan: 0,8-6,5bar (11-95psi).

Mode Penghubung: Benang Wanita/Penjepit/Flensa

Cara mengoperasikan:

1. Pasang katup ini ke saluran pipa sesuai dengan tanda panah yang menunjuk ke saluran masuk dan saluran keluar. O-Ring sebaiknya digunakan jika dipasang dengan flensa.

2. Pastikan semua konektor & adaptor dikencangkan dengan baik dan tidak ada kebocoran. Atau harus diperbaiki lagi

3. Pengoperasian:

   A. Putar Katup Kontrol Tiga Arah ke "AUTO".

   B. Pasang Pengukur Tekanan di outlet katup pengurang tekanan.

   C. Longgarkan Mur Pengunci di bagian atas Pilot.

   D. Sesuaikan Sekrup hingga tekanan memenuhi kebutuhan.

   e. Kencangkan Mur Pengunci.

4. Untuk menutup Valve, putar Three Way Control Valve ke posisi “CLOSE”.
